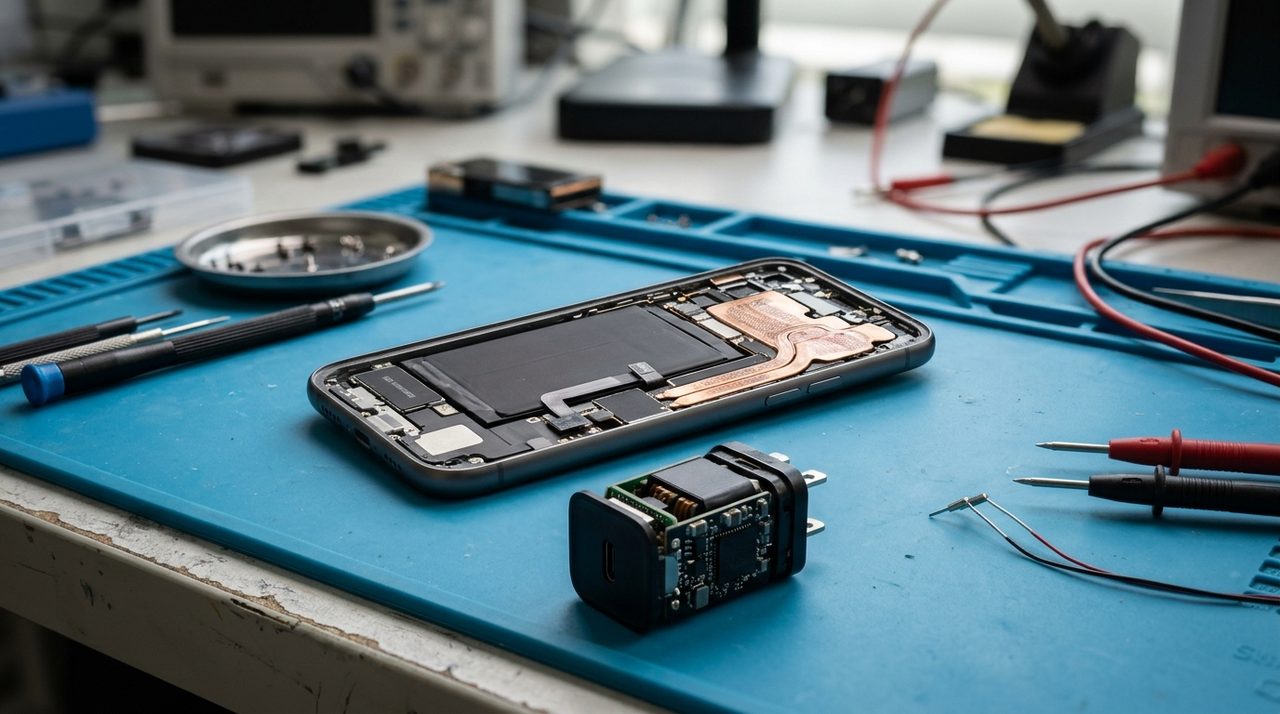

Silicijum-ugljenične (Si-C) baterije i GaN brzo punjenje: nova era mobilne energetike

Zašto je klasična grafitna anoda dostigla fizički plafon

Više od tri decenije, od kada je kompanija Sony 1991. godine komercijalizovala prvu litijum-jonsku ćeliju, energetska arhitektura mobilnih telefona oslanjala se na istu osnovnu hemiju anode: kristalni ili sintetički grafit. Dok su katodni materijali prolazili kroz značajne evolutivne faze — od litijum-kobalt-oksida (LCO), preko nikl-mangan-kobalt (NMC) smeša do visokonaponskih modifikacija — anoda je ostajala vezana za ugljenične slojeve u kojima je šest atoma ugljenika potrebno da bi se u kristalnu rešetku (interkalacijom) smestio jedan jedini jon litijuma ($LiC_6$).

Takva stehiometrijska granica postavlja nepremostiv teorijski maksimum specifičnog kapaciteta grafitne anode na 372 mAh po gramu aktivnog materijala (u praktičnoj industrijskoj primeni između 340 i 360 mAh/g). Posledica tog ograničenja bila je očigledna svakom korisniku savremenih pametnih telefona: između 2019. i 2023. godine kapacitet baterija u klasičnim uređajima dijagonale 6,7 inča stagnirao je na granici od 4.500 do 5.000 mAh. Svaki pokušaj da se u kućište debljine 8 milimetara smesti baterija većeg kapaciteta zahtevao je žrtvovanje prostora za periskopske telefoto kamere, parne komore za hlađenje ili induktivne kalemove za bežično punjenje.

Istovremeno, energetski apetiti mobilnih čipseta (SoC) sa naprednim NPU jedinicama za lokalnu obradu veštačke inteligencije, 5G modema sa višestrukom agregacijom opsega i LTPO OLED ekrana vršne svetline preko 3.000 nita nastavili su da rastu. Rešenje ovog inženjerskog čvora nije došlo iz promene spoljašnjih dimenzija telefona, već iz duboke elektrohemijske rekonstrukcije same anode uvođenjem silicijum-ugljeničnih (Si-C, Silicon-Carbon) kompozita, praćene prelaskom energetske elektronike na galijum-nitrid (GaN) i pametne arhitekture punjenja sa kapacitivnim pumpama.

Elektrohemija silicijum-ugljeničnih (Si-C) baterija: kako radi nanostrukturni kompozit

Silicijum je u periodnom sistemu elemenata smešten odmah ispod ugljenika, ali se pri vezivanju jona litijuma ponaša radikalno drugačije. Umesto klasične interkalacije između ravnih slojeva, jedan atom silicijuma može elektrohemijski da veže do 3,75 ili čak 4,4 jona litijuma (formirajući fazu $Li_{15}Si_4$, odnosno $Li_{22}Si_5$ na višim temperaturama). Zahvaljujući tome, teorijski specifični kapacitet čistog silicijuma iznosi čak 3.579 do 4.200 mAh/g — gotovo deset puta više od grafita.

Međutim, čist silicijum je decenijama bio neupotrebljiv u komercijalnim baterijama potrošačke elektronike zbog jednog razornog mehaničkog fenomena: volumetrijskog širenja. Kada tokom punjenja joni litijuma uđu u čistu silicijumsku anodu, njena zapremina naraste za 300% do 400%. Prilikom pražnjenja anoda se ponovo skuplja. Posle svega nekoliko desetina ciklusa, ovakva ekstremna mehanička naprezanja dovode do:

1. Pulverizacije (drobljenja) čestica silicijuma, čime aktivni materijal gubi električni kontakt sa bakarnim kolektorom struje.

2. Neprekidnog pucanja i ponovnog rasta SEI sloja (Solid Electrolyte Interphase) na površini anode, što nepovratno troši jone litijuma i isušuje tečni elektrolit.

3. Bubrenja ćelije unutar kućišta telefona, što je u ranim prototipovima izazivalo mehanički pritisak na zadnje staklo i ekran uređaja.

Inženjersko rešenje: porozni ugljenični skelet i CVD depozicija

Savremene silicijum-ugljenične (Si-C) baterije druge i treće generacije, koje danas proizvode vodeći specijalizovani proizvođači ćelija (ATL, CATL, BYD, CosMX i Sunwoda), rešavaju problem širenja primenom nanostrukturnog kompozita silicijuma i ugljenika. Umesto mikro-čestica čistog silicijuma, koristi se postupak hemijske depozicije iz parne faze (CVD — Chemical Vapor Deposition):

• Osnovu čini čvrst, visoko porozni ugljenični matriks (skelet) sa unutrašnjim nanoporama precizno proračunate zapremine.

• Unutar tih nanopora deponuju se nanočestice silicijuma (ili silicijum-monoksida $SiO_x$) dimenzija manjih od 10 do 20 nanometara.

• Cela struktura se spolja oblaže tankom, elastičnom amorfnom ugljeničnom opnom i vezivima na bazi poliakrilne kiseline i ugljeničnih наноcevi (CNT).

Kada se takva Si-C ćelija puni, nanočestice silicijuma se šire unutar unutrašnjih praznina poroznog ugljeničnog kaveza, dok spoljašnja dimenzija same kompozitne čestice raste tek neznatno. Dodavanjem 6% do 12% silicijumskog kompozita u grafitnu matricu, volumetrijska energetska gustina baterije u pametnim telefonima skače sa nekadašnjih 680–720 Wh/L na 820 do preko 880 Wh/L.

Niskonaponsko pražnjenje i ponašanje na ekstremnoj hladnoći

Manje poznata, ali inženjerski presudna osobina silicijum-ugljeničnih anoda jeste njihova kriva napona na kraju pražnjenja. Dok klasična grafitna baterija naglo gubi napon ispod 3,4 V i praktično ne raspolaže upotrebljivom energijom ispod 3,1 V, Si-C anoda čuva značajan udeo kapaciteta u opsegu između 3,4 V i 2,75 V.

Da bi pametni telefon mogao da iskoristi tu „rezervnu” energiju pri niskom naponu, proizvođači više ne mogu da se oslone na standardne regulatore napona, već ugrađuju namenske čipove za upravljanje energijom (PMIC i DC-DC step-up/buck-boost pretvarače) koji stabilizuju sistemsku magistralu čak i kada napon ćelije padne na 2,8 V. Dodatni dobitak ove hemije ogleda se u radu na niskim temperaturama: na -20 °C, gde standardna grafitna Li-ion ćelija zbog usporene difuzije jona gubi i do 35–40% efektivnog kapaciteta i iznenada gasi telefon, Si-C baterija zadržava preko 85% do 90% iskoristivog kapaciteta.

Fizika galijum-nitrida (GaN): kako su punjači postali tri puta manji i hladniji

Povećanje kapaciteta baterije u telefonu na 5.800 ili 6.200 mAh ne bi bilo praktično održivo da je brzina punjenja ostala na nekadašnjih 15 W ili 18 W, jer bi potpuno punjenje trajalo više od dva i po sata. Međutim, povećanje snage punjača na 65 W, 100 W ili 120 W pomoću tradicionalnih silicijumskih MOSFET tranzistora dovodilo je do ogromnih adaptera koji su se pregrevali. Prekretnica u mrežnim adapterima nastupila je uvođenjem galijum-nitrida (GaN).

Galijum-nitrid je полуprovodnik sa širokim energetskim procepom (Wide Bandgap — WBG). Energetski procep (bandgap) označava energiju potrebnu da elektron pređe iz valentne u provodnu zonu:

• Kod klasičnog silicijuma (Si) energetski procep iznosi 1,12 elektron-volti (eV).

• Kod galijum-nitrida (GaN) energetski procep iznosi čak 3,4 eV — više nego trostruko više.

Širi energetski procep donosi tri fundamentalne fizičke prednosti u prekidačkim izvorima napajanja (SMPS):

1. Desetostruko veće kritično električno polje proboja (3,3 MV/cm naspram 0,3 MV/cm kod silicijuma): GaN tranzistor koji mora da izdrži napon od 650 V može biti fizički mnogo tanji i kraći od silicijumskog ekvivalenta.

2. Drastično niži otpor u uključenom stanju ($R_{DS(on)}$): Zbog kraće putanje i visoke pokretljivosti elektrona u dvodimenzionalnom elektronskom gasu (2DEG) unutar GaN HEMT (High Electron Mobility Transistor) strukture, omski gubici pri prolasku struje su višestruko manji, što direktno smanjuje stvaranje toplote.

3. Višestruko veća frekvencija prekidaња (Switching Frequency): Klasični silicijumski punjači rade na prekidačkim frekvencijama od 60 kHz do 100 kHz jer svaki prelazak iz uključenog u isključeno stanje stvara gubitke. GaN tranzistori imaju izuzetno malu parazitnu kapacitivnost kapije, pa bez problema prekidaju na frekvencijama od 250 kHz do preko 1 MHz.

Zašto viša prekidačka frekvencija smanjuje dimenzije punjača? U svakom mrežnom adapteru najveći i najteži deo nije sam čip, već feritni transformator i filterski kondenzatori. Prema zakonima elektromagnetne indukcije, što se brže (češćim impulsima u sekundi) energija prebacuje sa primarnog na sekundarni namotaj transformatora, to manje energije mora da se uskladišti u magnetnom jezgru u svakom pojedinačnom ciklusu. Prelaskom sa 80 kHz na 400 kHz, zapremina feritnog transformatora smanjuje se za više od 50% do 60%, dok energetska efikasnost adaptera raste sa 86% na 93% do 95%.

Arhitektura ultrabrzog punjenja u telefonu: dvostruke ćelije i kapacitivne pumpe (Charge Pumps)

Čak i kada spoljni GaN adapter može da isporuči 80 W ili 100 W sa minimalnim zagrevanjem, glavno usko grlo seli se u sam telefon: kroz USB-C konektor, štampanu ploču i interni regulator punjenja. Električna snaga određena je proizvodom napona i struje ($P = U \times I$), dok se toplotni gubici na provodnicima i kontaktima povećavaju sa kvadratom jačine struje ($P_{gubitak} = I^2 \times R$).

Standardni USB-C kabl sa E-Marker čipom ograničen je na maksimalnu trajnu struju od 5 ampera (5 A) (odnosno 6 A kod specijalnih nestandardnih kablova pojedinih proizvođača). Ako bismo pokušali da prenesemo 80 W na klasičnom naponu od 5 V, bila bi nam potrebna struja od 16 A, što bi istopilo pinove konektora. Zato savremeni telefoni primenjuju visokonaponski prenos kroz kabl uz spuštanje napona unutar samog uređaja.

Kako rade kapacitivne pumpe napona (Switched-Capacitor Charge Pumps)

U starijim telefonima spuštanje napona sa punjača (npr. sa 9 V ili 12 V) na napon baterije (~4,2 V) obavljao je klasični induktivni DC-DC spuštač napona (Buck converter) sa kalemom. Njegova efikasnost pri velikim strujama iznosi oko 90–92%. Pri snazi od 60 W, gubitak od 8% znači skoro 5 W čiste toplote skoncentrisane na nekoliko kvadratnih milimetara matične ploče — dovoljno da se telefon za dva minuta pregreje i obori brzinu punjenja.

Zbog toga su savremeni uređaji prešli na arhitekturu direktne kapacitivne pumpe (2:1 ili 4:2 Switched-Capacitor Charge Pump):

• Umesto kalema koji akumulira magnetnu energiju, kapacitivna pumpa koristi mrežu keramičkih kondenzatora i brzih MOSFET prekidača koji u prvoj poluperiodi vezuju kondenzatore redno (serijski) prema ulazu, a u drugoj poluperiodi ih prevezuju paralelno prema bateriji.

• U režimu 2:1, kapacitivna pumpa prepolovljuje ulazni napon i udvostručuje izlaznu struju. Na primer: GaN punjač preko kabla šalje 20 V pri 4 A (80 W). Kroz kabl teče umerenih 4 A, pa se kabl i USB-C port ne greju. Kapacitivna pumpa u telefonu transformiše tih 20 V / 4 A u 10 V / 8 A uz neverovatnu energetsku efikasnost od 97,5% do 98,5%.

• Pošto sama kapacitivna pumpa ne može samostalno da fino reguliše napon, ona radi u direktnoj sprezi sa USB PD PPS (Programmable Power Supply) protokolom: upravljački čip u telefonu svakih nekoliko sekundi šalje digitalnu komandu GaN punjaču u utičnici da podigne ili spusti izlazni napon u koracima od svega 20 milivolti (20 mV). Time se glavna regulacija napona obavlja u samom zidnom adapteru, dok čip u telefonu ostaje hladan.

Jedna ćelija (1S) naspram dve redno vezane ćelije (2S) u eri Si-C baterija

Tokom 2021. i 2022. godine, da bi postigli snage punjenja od 100 W i 120 W, proizvođači su masovno delili bateriju na dve manje ćelije vezane na red (2S konfiguracija). Dve ćelije od po 2.500 mAh imaju zajednički napon punjenja od oko 9 V, što omogućava da se svaka ćelija puni strujom od 6 A pri ukupnoj snazi od preko 100 W. Međutim, 2S konstrukcija ima ozbiljnu prostornu manu: zahteva dvostruku zaštitnu elektroniku, šire unutrašnje margine pakovanja i ostavlja manje prostora za sam aktivni materijal (gubitak od 5% do 8% zapremine).

Sa pojavom silicijum-ugljeničnih (Si-C) anoda visoke gustine i unapređenih jednoćelijskih (1S) konstrukcija sa višestrukim izvodima elektroda (Multi-Tab Winding / Laminated Cell Design), inženjerski trend u 2025. i 2026. godini vratio se ka jedinstvenim Si-C ćelijama velikog kapaciteta (5.800–6.500 mAh) koje podržavaju punjenje snagom od 80 W do 100 W, nudeći bolji balans između rekordne celodnevne autonomije i punjenja od 1% do 100% za oko 32 do 38 minuta.

Standardizacija i interakcija protokola: USB PD 3.1, PPS i UFCS

Jedan od najvećih praktičnih problema za korisnike u prethodnoj deceniji bila je fragmentacija standarda: telefon koji podržava 80 W ili 100 W na fabričkom punjaču često bi na kvalitetnom univerzalnom laptop punjaču spao na skromnih 15 W ili 18 W jer je proizvođač koristio zatvoreni (proprietary) komunikacioni protokol preko nestandardnih pinova.

Pod uticajem evropske regulative o jedinstvenom USB-C priključku (EU Common Charger Directive) i razvoja međunarodnih standarda, uspostavljena su tri ključna stuba interoperabilnosti:

1. USB Power Delivery 3.0 / 3.1 sa PPS (Programmable Power Supply): Zvanični standard organizacije USB-IF koji omogućava dinamičko dogovaranje napona (od 3,3 V do 21 V u standardnom opsegu SPR do 100 W, odnosno do 48 V / 240 W u proširenom EPR opsegu za laptopove). Kada telefon i GaN punjač podržavaju PPS sa opsegom od 3,3–11 V ili 3,3–21 V pri struji od 5 A, telefon može direktno da aktivira svoje interne kapacitivne pumpe čak i na univerzalnom punjaču treće strane.

2. UFCS (Universal Fast Charging Specification): Zajednički tehnički standard razvijen u saradnji telekomunikacionih instituta i velikih proizvođača terminala kako bi uređaji različitih brendova mogli međusobno da dele punjače uz snage od 33 W do 65 W bez obaranja na osnovnih 5 V / 2 A.

3. E-Marker čipovi u USB-C kablovima: Svaki USB-C na USB-C kabl koji prenosi struju veću od 3 A (odnosno snagu veću od 60 W) mora u konektoru da poseduje elektronski identifikacioni čip (E-Marker). Pre nego što GaN punjač pusti 4 A ili 5 A, on digitalno očitava E-Marker u kablu. Ukoliko koristite običan kabl bez E-Marker čipa (deklarisan na 60 W / 3 A), punjač od 100 W će iz bezbednosnih razloga strogo ograničiti struju na 3 A, bez obzira na mogućnosti telefona.

Termalni menadžment, impedansa i očuvanje zdravlja Si-C baterija

Pitanje koje korisnici najčešće postavljaju glasi: da li silicijum-ugljenične baterije i brzo GaN punjenje ubrzavaju propadanje baterije? Odgovor zahteva razdvajanje uticaja električne struje od uticaja temperature i naponskog stresa.

U litijumskim i silicijum-ugljeničnim ćelijama postoje dva osnovna mehanizma degradacije tokom brzog punjenja:

• Litijumsko taloženje (Lithium Plating) na niskim temperaturama i visokoj napunjenosti: Kada je baterija hladna (ispod 10 °C) ili kada je već napunjena preko 75–80%, prostori u Si-C anodi su velikim delom popunjeni, a pokretljivost jona kroz elektrolit je smanjena. Ako bi punjač u tom trenutku nastavio da gura maksimalnu struju, joni litijuma ne bi stigli da uđu u strukturu anode, već bi se taložili kao metalni litijum na njenoj površini, trajno smanjujući kapacitet i povećavajući unutrašnji otpor.

• Parazitne reakcije elektrolita pri visokim temperaturama (preko 42 °C): Toplota ubrzava hemijske reakcije rasta SEI sloja po Arenijusovoj jednačini — svakih 10 °C više približno udvostručuje brzinu neželjenih bočnih hemijskih reakcija.

Kako savremeni BMS čipovi štite ćeliju tokom 1.200+ ciklusa

Da bi sprečili oba mehanizma degradacije, moderni sistemi za upravljanje baterijom (BMS) ne koriste više jednostavnu dvostepenu CC/CV (konstantna struja / konstantan napon) krivu, već višestepeno adaptivno punjenje vođeno impedansom i termalnim senzorima (Multi-Stage Constant Current — MSCC):

1. Mreža NTC termistora: Unutar kućišta telefona postavlja se od 6 do 12 preciznih temperaturnih senzora (na samoj bateriji, oko kapacitivnih pumpi, kod USB-C porta i na procesoru). BMS u realnom vremenu prati temperaturu ćelije i održava je u bezbednom koridoru između 25 °C i 39 °C.

2. Kratkotrajni vršni impuls (Peak Power Window): Deklarisana maksimalna snaga (npr. 90 W ili 100 W) isporučuje se samo u prvih 3 do 6 minuta punjenja, kada je baterija gotovo prazna (između 2% i 30% napunjenosti), kada je unutrašnji otpor anode najniži i kada hladno kućište uređaja ima najveći toplotni kapacitet. Već na 35% napunjenosti snaga se stepenasto spušta na 55 W, zatim na 40 W, dok se iznad 80% spušta na 15–20 W.

3. Zaobilazno napajanje (Bypass Charging / Direct Power Supply): Jedna od najvažnijih funkcija koja je iz gejming telefona prešla u standardne modele više klase jeste direktno napajanje matične ploče. Kada na telefonu pokrenete zahtevnu aplikaciju ili navigaciju dok je priključen na PPS punjač, kapacitivna pumpa i PMIC čip usmeravaju struju direktno ka procesoru i ekranu, zaobilazeći bateriju. Time se izbegava istovremeno punjenje i pražnjenje ćelije i eliminiše glavno žarište pregrevanja uređaja.

Praktične smernice za korisnike: izbor opreme i pravilna eksploatacija

Na osnovu verifikovanih laboratorijskih ispitivanja i elektrohemijskih karakteristika Si-C ćelija, korisnici mogu značajno produžiti radni vek baterije i iskoristiti pun potencijal GaN opreme pridržavanjem sledećih tehničkih pravila:

• Birajte GaN adaptere sa eksplicitnom podrškom za USB PD 3.0/3.1 PPS: Prilikom kupovine univerzalnog punjača sa više portova (npr. 65 W ili 100 W GaN), proverite u sitnim tehničkim specifikacijama na kućištu adaptera da li stoji oznaka PPS: 3,3–11 V / 5 A ili 3,3–21 V / 5 A. Adapteri koji podržavaju samo fiksne napone (5 V, 9 V, 15 V, 20 V) bez PPS opsega neće moći da aktiviraju kapacitivne pumpe u telefonu i puniće uređaj znatno sporije i uz veće zagrevanje samog telefona.

• Obratite pažnju na donju granicu pražnjenja kod Si-C baterija: Iako silicijum-ugljenične baterije omogućavaju pouzdan rad telefona sve do 1% ili 2% indikatora (zahvaljujući pražnjenju do 2,8 V), upravo u zoni ispod 10% napunjenosti dolazi do najvećeg mehaničkog skupljanja i naprezanja silicijumskih nanočestica. Dopunjavanje telefona kada padne na 15% do 20% višestruko smanjuje mehanički zamor Si-C anode u poređenju sa redovnim pražnjenjem do potpunog gašenja.

• Ograničenje punjenja na 80% ili adaptivno noćno punjenje: Ako telefon ostavljate na punjaču tokom cele noći, uključite u podešavanjima operativnog sistema opciju ograničenja na 80% ili pametnog odloženog punjenja. Držanje ćelije na naponu od 4,48 V (100%) tokom osam sati na toplom jastuku ili ispod futrole stvara znatno veći elektrohemijski stres na elektrolit nego petnaestominutno brzo dopunjavanje na GaN punjaču tokom dana.

• Kablovi od 100 W (5 A) kao obavezni deo lanca: Uvek uparite GaN punjač sa sertifikovanim USB-C kablom deklarisanim na 100 W (20 V / 5 A) ili 240 W (48 V / 5 A) koji sadrži E-Marker čip i deblje provodnike napajanja (20 AWG ili 22 AWG), čime se sprečava pad napona na kablu i obezbeđuje stabilan rad PPS regulacije.
